Cómo diseñar una fuente musical profesional: hidráulica, iluminación, DMX y automatización

Respuesta rápida

¿Qué hace profesional a una fuente musical?

Una fuente musical profesional convierte una intención artística en variables técnicas medibles: alturas de chorro, caudales, presiones, tiempos, color, velocidad de respuesta, secuencias, seguridad y condiciones de operación. La ingeniería define cómo conseguir esos efectos de forma repetible y mantenible.

El error más común es tratar cada disciplina como un sistema independiente. En la práctica, una modificación hidráulica puede afectar la potencia eléctrica; una modificación eléctrica puede condicionar la automatización; y una mala elección de iluminación puede disminuir drásticamente el impacto visual.

Criterio FB Group: el proyecto debe desarrollarse desde el efecto final hacia atrás: primero se define qué debe ver el público y después se dimensionan boquillas, bombas, tuberías, luminarias, drivers, variadores, PLC y secuencias de control.

Automatización y control profesional de fuentes musicales con PLC, DMX y variadores

Automatización, hidráulica e iluminación deben diseñarse como partes de un mismo sistema.

Proceso profesional

La metodología correcta: del concepto al espectáculo

ConceptoDefinir experiencia, público, escalas, escenas y nivel de impacto.

IngenieríaTraducir efectos a caudales, presiones, potencias, circuitos y control.

IntegraciónCoordinar obra civil, hidráulica, eléctrica, iluminación y automatización.

ProgramaciónCrear escenas, coreografías, calendarios y lógica de seguridad.

Puesta en marchaCalibrar, documentar, capacitar y validar operación real.

Inspiración y aplicaciones

Fuentes musicales, interactivas y multimedia

Un mismo lenguaje de ingeniería puede adaptarse a plazas comerciales, espacios públicos, hoteles, parques y espectáculos multimedia. Las imágenes siguientes ayudan a visualizar cómo cambian la escala, el tipo de boquilla, la iluminación y la experiencia del usuario según la aplicación.

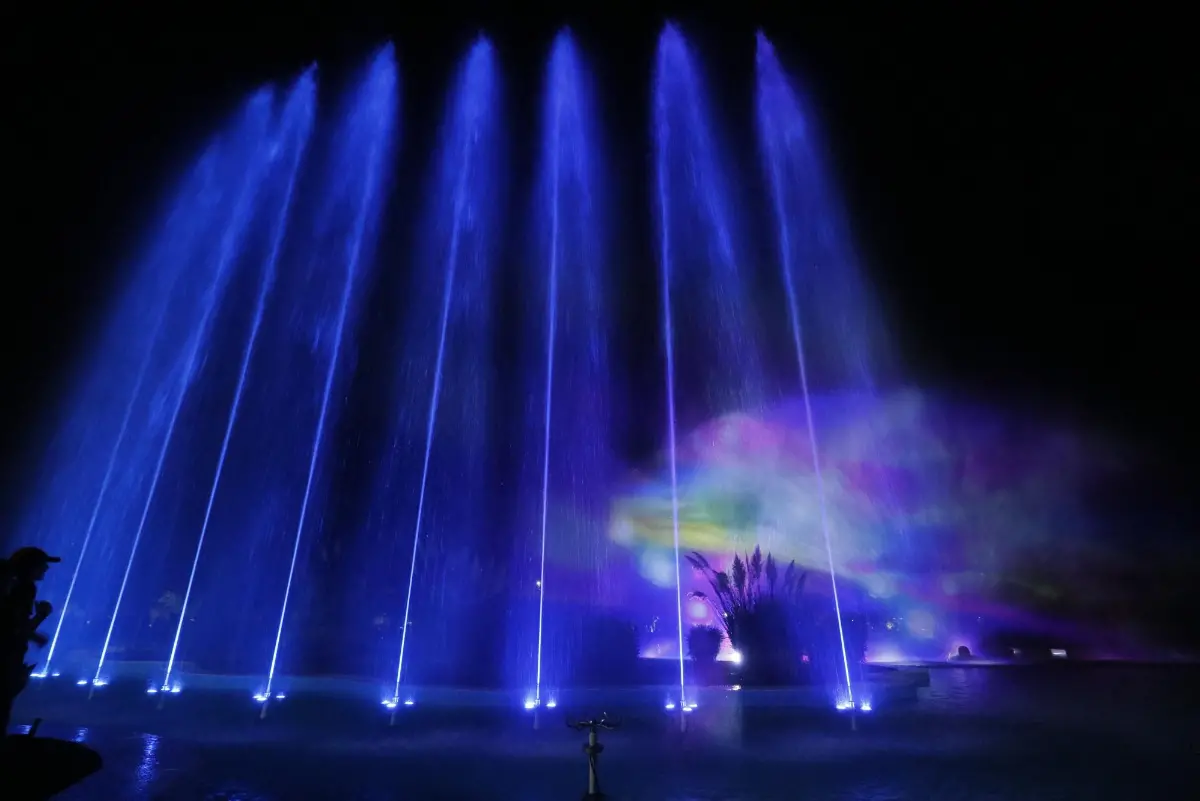

Fuente musical nocturna con pantalla de agua y proyección multimedia — Fuente musical + pantalla de agua

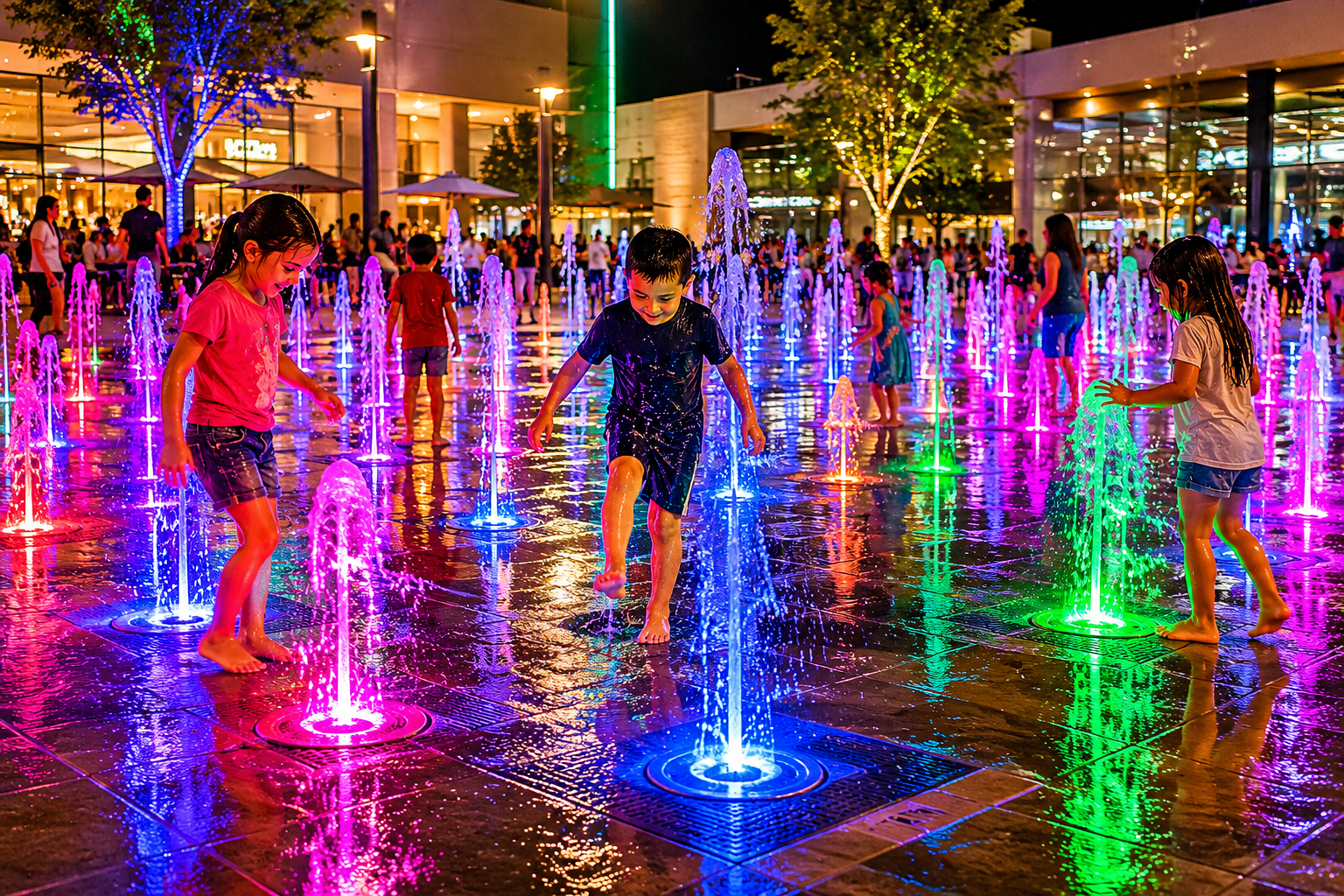

Fuente interactiva de piso con iluminación RGB en plaza comercial — Fuente interactiva RGB

Etapa 1

1. El concepto debe convertirse en escenas medibles

Antes de seleccionar equipos hay que definir el lenguaje visual de la fuente. ¿Se buscan chorros verticales de gran altura, arcos, abanicos, efectos de niebla, secuencias rápidas o movimientos lentos? ¿El público estará a cinco metros o a cincuenta? ¿La fuente funcionará principalmente de día, de noche o en ambos escenarios?

Estas decisiones forman el storyboard técnico. Cada escena debe traducirse a una combinación de altura, duración, zona hidráulica, color, velocidad de cambio y nivel de simultaneidad.

Escala visual

Altura y volumen deben guardar proporción con el espacio arquitectónico y la distancia de observación.

Viento y entorno

La exposición al viento puede limitar alturas, afectar proyecciones y exigir modos automáticos de reducción.

Uso del espacio

El diseño cambia si se trata de una plaza, parque, centro comercial, hotel, foro o fuente transitable.

Etapa 2

2. Ingeniería hidráulica: caudal, presión, tuberías y balance

Cada boquilla tiene un punto de operación. Para conseguir un efecto visual consistente, la ingeniería hidráulica debe considerar caudal, presión, pérdidas de carga, diámetro y longitud de tuberías, accesorios, válvulas, desniveles, manifolds y simultaneidad.

La bomba se selecciona a partir del punto de operación real del sistema, no únicamente por potencia nominal. Una instalación correctamente calculada evita chorros desiguales, exceso de consumo, cavitación, ruido, calentamiento y funcionamiento fuera de curva.

Boquillas

Definen geometría del agua, sensibilidad al viento, altura, textura y requerimientos hidráulicos.

Bombas

Se dimensionan con el caudal total y la carga dinámica real de cada circuito o grupo de efectos.

Filtración

La calidad de agua protege boquillas, luminarias, válvulas y mantiene la claridad visual del espectáculo.

Etapa 3

3. Iluminación subacuática RGBW y control DMX

La luz es parte del efecto hidráulico. La selección de luminarias debe considerar potencia, óptica, temperatura, profundidad de instalación, distancia al chorro y material de construcción. En fuentes musicales, RGBW permite producir escenas con mayor precisión cromática y blancos de mejor calidad.

DMX o ArtNet permiten direccionar luminarias y controlar escenas. El diseño también debe resolver fuentes de poder, drivers, distribución, protecciones, cajas de conexión, cableado y criterios de mantenimiento.

Etapa 4

4. PLC, variadores de frecuencia y automatización

El PLC coordina la lógica de operación: horarios, niveles, sensores, permisos, alarmas, secuencias, bombas, variadores y estados de seguridad. Los variadores de frecuencia permiten modificar la velocidad de las bombas y generar transiciones más expresivas.

La arquitectura profesional separa la lógica crítica de seguridad del contenido escénico. Así, el show puede ser creativo sin comprometer protecciones, niveles mínimos, temperaturas, alarmas o interbloqueos.

Audio / Show Control

→

PLC / DMX / ArtNet

→

Bombas · VFD · Luminarias

Etapa 5

5. Programación del show y puesta en marcha

Una fuente musical se termina de construir cuando se calibra en sitio. Las alturas reales, tiempos de respuesta, transiciones, intensidad de luz y sincronía con audio deben ajustarse con los equipos operando en condiciones reales.

La puesta en marcha debe incluir pruebas funcionales, calibración, documentación, respaldos de programas, capacitación del operador, rutinas de mantenimiento y criterios para diagnóstico de fallas.

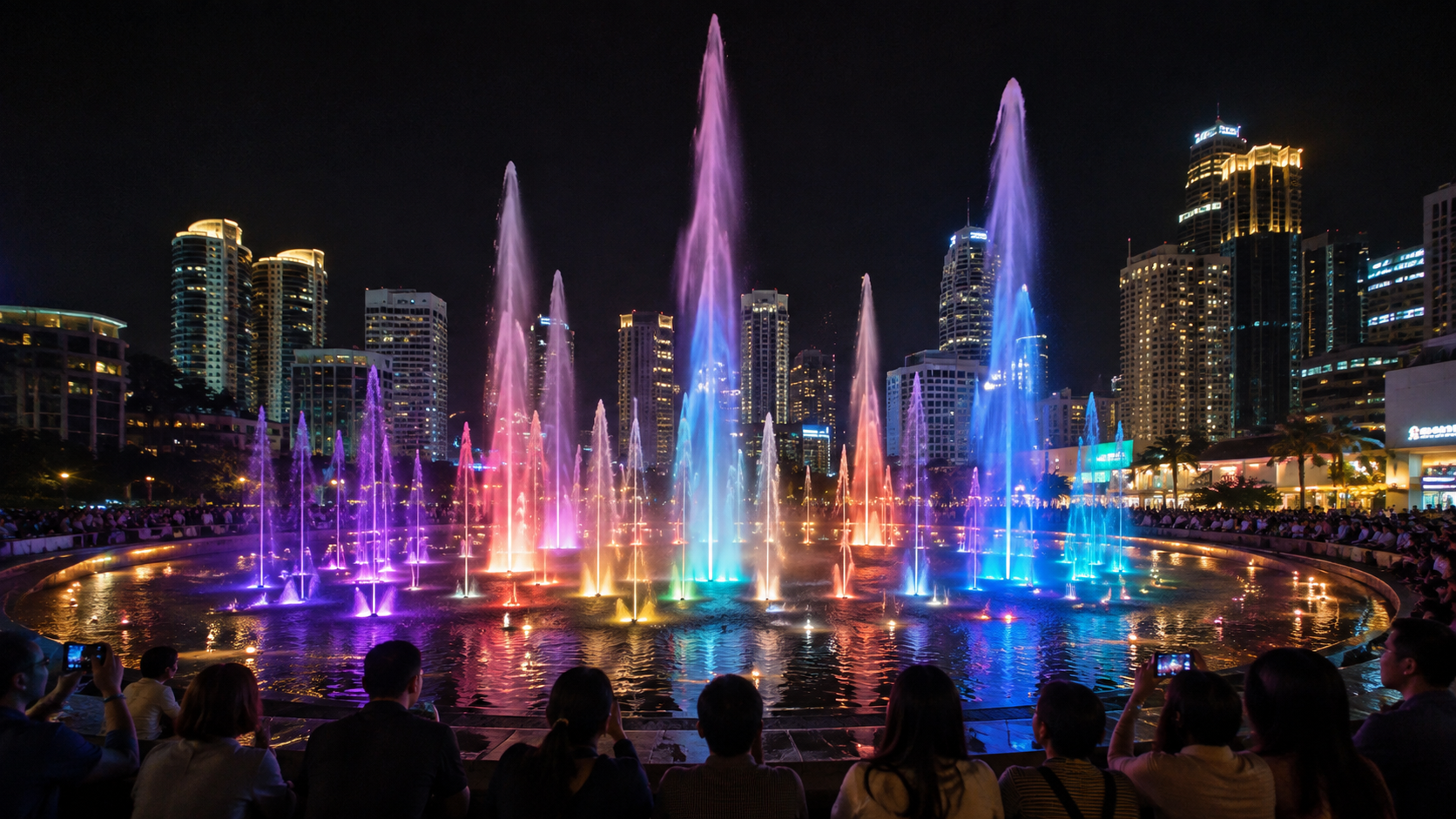

Fuente musical nocturna con chorros iluminados en plaza urbana

La puesta en marcha final valida alturas, color, sincronía y percepción del espectáculo desde la audiencia.

Matriz técnica

Factores que debes revisar antes de ejecutar el proyecto

Disciplina	Qué revisar	Entregable recomendado
Concepto	Escenas, audiencia, estética, distancias y restricciones	Storyboard y matriz de efectos
Hidráulica	Caudales, presiones, tuberías, pérdidas y simultaneidad	Memoria hidráulica y planos
Iluminación	Potencia, óptica, RGBW, ubicación y alimentación	Plano de luminarias y cargas
Automatización	PLC, VFD, DMX, ArtNet, sensores y alarmas	Arquitectura de control e I/O
Show	Audio, tiempos, escenas, secuencias y calendario	Programación y biblioteca de shows
Mantenimiento	Accesos, limpieza, refacciones y diagnóstico	Manual de operación y mantenimiento

Ingeniería antes de comprar

Seleccionar equipos sin una memoria de cálculo puede producir alturas desiguales, equipos sobredimensionados o dificultades de mantenimiento.

Diseñar para la operación real

Horarios, viento, ruido, calidad de agua, accesibilidad y disponibilidad eléctrica deben resolverse desde el proyecto.

Prever escalabilidad

Capacidad eléctrica, comunicaciones, canales DMX, puertos de red y espacio técnico deben permitir futuras ampliaciones.

Preguntas frecuentes

Preguntas que conviene resolver antes de cotizar

¿DMX sustituye al PLC?

No necesariamente. DMX es muy útil para iluminación y escenas, mientras que el PLC normalmente administra lógica de proceso, sensores, alarmas, interbloqueos y secuencias operativas.

¿Todas las bombas necesitan variador?

No. Depende del efecto. Algunos circuitos pueden operar con bombas a velocidad fija y válvulas; otros requieren VFD para modular altura y dinámica.

¿Qué debe incluir una ingeniería ejecutiva?

Planos hidráulicos, eléctricos y de control, cuadros de equipos, memoria de cálculo, secuencias de operación, detalles constructivos, I/O, criterios de programación y mantenimiento.

¿Se puede programar la fuente para distintos horarios?

Sí. Una arquitectura profesional puede incluir calendarios, shows automáticos, escenas especiales, modos de mantenimiento y condiciones de operación por horario.

Proyecto nuevo o remodelación

Convierte una idea visual en una solución técnicamente viable

Comparte ubicación, medidas, fotografías, objetivo visual y condiciones del sitio. FB Group puede ayudarte desde la definición conceptual y selección de componentes hasta ingeniería, automatización, programación e integración.
